Introdução ao princípio do processo de pultrusão de formas de pultrusão personalizadas

Índice

1. A arte e a ciência da pultrusão: uma visão geral

2. Desconstruindo o processo de pultrusão: uma análise passo a passo

3. Por que escolher formatos de pultrusão personalizados? O portfólio de vantagens imbatíveis

4. Projetando o Futuro: Parâmetros Chave de Formas de Pultrusão Personalizadas

   • 4.1. Composição Material: A Base do Desempenho

   • 4.2. Especificações Dimensionais e Tolerâncias

   • 4.3. Propriedades Mecânicas: O Núcleo da Integridade Estrutural

5. O espectro de aplicativos: onde a pultrusão personalizada molda o Excel

6. Parceria para o sucesso: seu guia para especificar o perfil perfeito

1. A Arte e a Ciência da Pultrusão: Uma Visão Geral

No mundo da fabricação avançada de compósitos, poucos processos oferecem a combinação única de eficiência, consistência e resistência encontrada na pultrusão. Para engenheiros e designers que buscam uma alternativa superior aos materiais tradicionais como aço, alumínio e madeira, a pultrusão abre um mundo de possibilidades. Basicamente, a pultrusão é um método de fabricação contínuo e altamente automatizado para a produção de materiais compósitos com um perfil de seção transversal constante. Este guia se aprofunda nos princípios do processo de pultrusão, com foco específico nas capacidades e especificações doFormas de Pultrusão Personalizadas. Nosso objetivo é fornecer uma compreensão abrangente de como esses perfis de alto desempenho são criados e por que eles são o material preferido para aplicações exigentes em inúmeros setores.

2. Desconstruindo o Processo de Pultrusão: Uma Análise Passo a Passo

O termo "pultrusão" é uma junção de "puxar" e "extrusão". Ao contrário da extrusão, que empurra o material através de uma matriz, a pultrusão puxa as fibras de reforço e a resina através de uma matriz aquecida para curar o compósito em sua forma final. Esta diferença fundamental é fundamental para as propriedades excepcionais do produto acabado. O processo pode ser dividido em várias etapas críticas:

1. Estação Creel:O processo começa com carretéis de fibras de reforço contínuo, como fibra de vidro (mecha), fibra de carbono ou aramida. Estas fibras fornecem a resistência à tração primária para o perfil.

2. Sistema de guia:As fibras são guiadas e alinhadas com precisão para entrar na próxima etapa na orientação correta, garantindo distribuição uniforme dentro do perfil.

3. Impregnação de resina:As fibras alinhadas são puxadas através de um tanque de impregnação de resina (ou banho “wet-out”). Aqui, eles são completamente saturados com um sistema de resina polimérica líquida – normalmente poliéster, éster vinílico ou epóxi. Esta matriz de resina unirá as fibras, transferirá cargas entre elas e proporcionará resistência ambiental e química.

4. Estação de pré-formação:As fibras saturadas são então guiadas através de uma série de pré-formadores. Estas ferramentas moldam suavemente o material em uma aproximação grosseira do perfil final, removendoexcesso de resinae garantindo que nenhum ar fique preso antes de entrar na matriz.

5. Matriz Aquecida:Este é o cerne do processo. O material pré-formado e rico em resina é puxado para uma matriz de aço aquecida e usinada com precisão. A temperatura da matriz é cuidadosamente controlada para iniciar uma reação química rápida chamada “cura” ou “gelificação”. Dentro da matriz, a resina passa do estado líquido para o sólido, assumindo o formato exato da cavidade da matriz.

6. Sistema de tração:Um extrator contínuo, muitas vezes um sistema de fixação tipo lagarta ou alternativo, segura o perfil curado e o puxa através da matriz a uma taxa constante. Essa ação de puxar é o que impulsiona todo o processo contínuo.

7. Serra de corte:Assim que o perfil totalmente curado e endurecido sai da matriz, ele é automaticamente cortado em comprimentos pré-determinados por uma serra de corte itinerante.

Este processo contínuo resulta em um produto com propriedades e dimensões excepcionalmente consistentes ao longo de todo o seu comprimento, tornando-o ideal para a produção em grande volume de produtos de alta resistência.Formas de Pultrusão Personalizadas.

3. Por que escolher formas de pultrusão personalizadas? O portfólio de vantagens imbatíveis

Optando porFormas de Pultrusão Personalizadasem relação aos materiais tradicionais ou outros processos compostos proporciona uma vantagem competitiva significativa. Os benefícios são numerosos e impactantes:

• Alta relação resistência-peso:Os perfis pultrudados são significativamente mais fortes e rígidos do que o aço numa base de peso por peso, resultando em estruturas mais leves, custos de transporte reduzidos e instalação mais fácil.

• Resistência à corrosão:Ao contrário dos metais, os compósitos não enferrujam nem corroem. Eles são imunes à corrosão galvânica e funcionam excepcionalmente bem em ambientes químicos agressivos, ácidos, salinos e úmidos.

• Flexibilidade de projeto:A capacidade de criar praticamente qualquer seção transversal constante permite a integração de múltiplas funções em um único perfil, reduzindo o tempo e o custo de montagem.

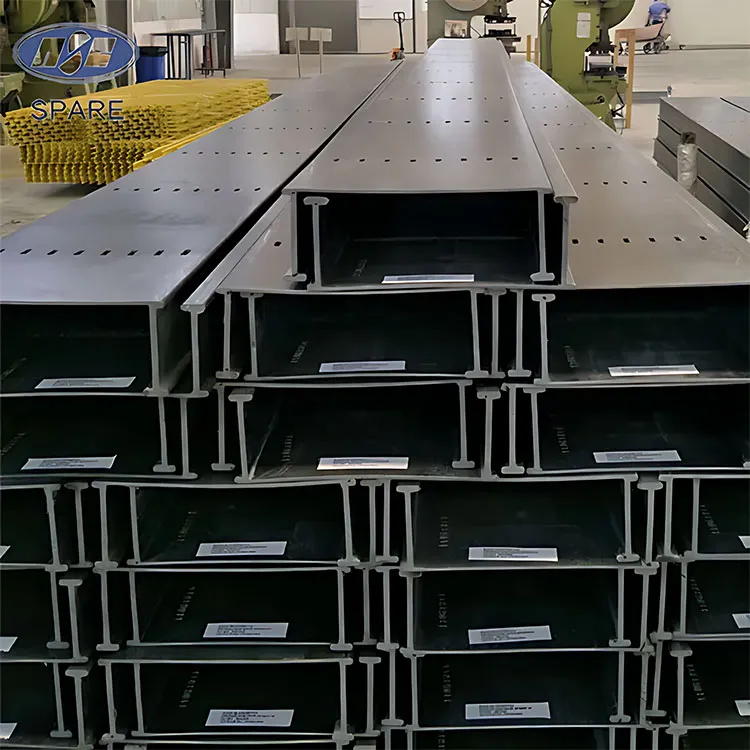

• Excelentes propriedades dielétricas:Por serem não condutivos, os formatos pultrudados são ideais para aplicações elétricas e de serviços públicos, como trilhos de escadas, bandejas de cabos e núcleos isolantes.

• Estabilidade Dimensional:Os compósitos têm baixo coeficiente de expansão térmica e não são suscetíveis à absorção de umidade como a madeira, garantindo que mantenham sua forma e tamanho sob diversas condições ambientais.

• Baixo custo do ciclo de vida:Embora o custo inicial do material possa ser mais elevado, a poupança resultante da redução da manutenção, da longevidade e da facilidade de instalação resulta frequentemente num custo total de propriedade mais baixo.

4. Projetando o Futuro: Parâmetros Chave deFormas de Pultrusão Personalizadas

Para especificar e utilizar perfis pultrudados de maneira eficaz, é essencial compreender seus principais parâmetros de engenharia. Estas especificações definem o desempenho e a adequação do perfil para sua aplicação.

4.1. Composição Material: A Base do Desempenho

As propriedades de um perfil pultrudado são determinadas pela combinação do seu reforço e resina.

4.2. Especificações Dimensionais e Tolerâncias

A pultrusão é conhecida por manter tolerâncias dimensionais rígidas. Os parâmetros padrão incluem:

• Dimensões do perfil:Largura, altura, espessura da parede e raios internos.

• Tolerância de retidão:Normalmente <1/8 polegada por 10 pés.

• Tolerância de torção:Definido como graus de torção por unidade de comprimento.

• Tolerância de comprimento:Normalmente ± 1/8 polegada para comprimentos de corte.

4.3. Propriedades Mecânicas: O Núcleo da Integridade Estrutural

Opropriedades mecânicassão os parâmetros mais críticos para o projeto estrutural. Normalmente, eles são fornecidos em uma ficha técnica. Abaixo está um exemplo de propriedades de um perfil padrão de poliéster reforçado com fibra de vidro.

Nota: Estes valores são representativos e podem ser significativamente alterados alterando o sistema de resina, o tipo de reforço e a fração volumétrica da fibra.

5. O espectro de aplicativos: onde a pultrusão personalizada molda o Excel

As propriedades únicas dos compósitos pultrudados os tornam ideais para uma vasta gama de aplicações:

• Construção e Infraestrutura:Vigas estruturais, grades, corrimãos, caixilhos de janelas e decks de pontes. Sua resistência à corrosão é inestimável em estruturas à beira-mar e fábricas de produtos químicos.

• Elétrica e Utilidades:Trilhos para escadas, sistemas de suporte de cabos, coberturas de antenas e cruzetas para postes. A rigidez dielétrica e a não condutividade são críticas aqui.

• Transporte:Grades laterais de caminhões e carretas, suportes de piso, componentes de ônibus esistemas de gerenciamento de carga. A economia de peso se traduz diretamente em maior carga útil e eficiência de combustível.

• Tratamento Marinho e de Água:Passarelas, escadas, corrimãos e componentes estruturais para barcos e cais. Eles são imunes ao apodrecimento e às brocas marinhas, ao contrário da madeira.

• Industrial:Gaiolas de segurança, componentes de transportadores, estruturas de suporte para ambientes corrosivos e acessórios personalizados.

6. Parcerias para o sucesso: seu guia para especificar o perfil perfeito

Sucesso comFormas de Pultrusão Personalizadasdepende de uma parceria colaborativa entre você e o fabricante. Ao iniciar um projeto, esteja preparado para discutir:

• Requisitos Funcionais:Qual é a função principal da peça? (por exemplo, suporte estrutural, isolamento elétrico, resistência à corrosão).

• Condições de carga:Quais são as cargas esperadas de tração, compressão, flexão e dinâmica?

• Exposição Ambiental:A peça ficará exposta a produtos químicos, radiação UV, água salgada ou temperaturas extremas?

• Normas Regulamentadoras:Existem padrões industriais específicos (por exemplo, ASTM, ISO, UL) que devem ser atendidos?

• Montagem e Acabamento:Como o perfil será integrado a outros componentes? Será necessária perfuração, pintura ou outras operações secundárias?

Ao fornecer informações detalhadas, nossosequipe de engenhariapode ajudar a otimizar o design, selecionar a combinação ideal de materiais e fabricar um perfil que oferece desempenho e valor incomparáveis. O processo de pultrusão é uma ferramenta poderosa para inovação e, com uma compreensão clara dos seus princípios e parâmetros, você pode desbloquear todo o potencial dos materiais compósitos para o seu próximo projeto.
